Ejercicio 1: Arranque de un motor trifásico
Queremos encender un motor de una bomba de un pozo desde dentro de un edificio directamente con un interruptor y sus protecciones
Materiales
- Bornes para rail
- 1 magnetotermico tretrapolar
- 1 magnetotermico monofasico
- Cable de linea de 1.5 mm
- Cable de linea de 2,5 mm
- Interruptor rotativo
- Un contactor con bobina de 230v
- Motor trifasico de 400 v y < 1kw de potencia
Esquema de Potencia
En primer lugar, hacemos el esquema de potencia donde conectamos:las protecciones con un magnetotermico tripolar para circuito de fuerza, el contactor del motor KM1
el siguiente paso es hacer el esquema de mando donde tambien protegemos el circuito con un magnetotermico en este caso de 220v ( F2 ) , y añadimos un interruptor para encender el motor o desconectarlo ( S1) que va conectado a la bobina del contactor KM1

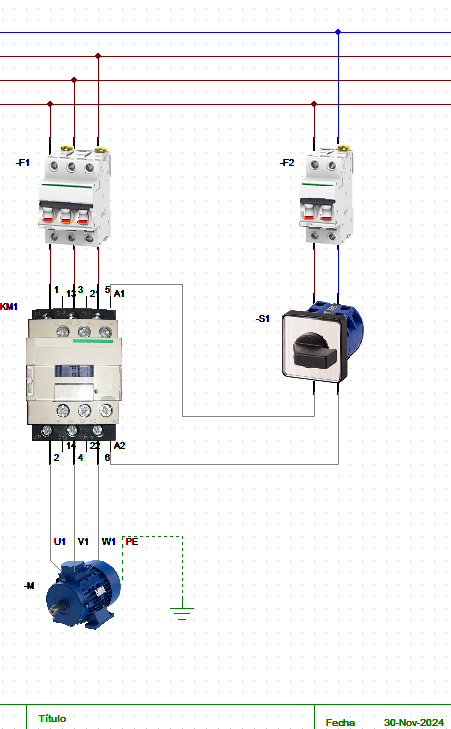

Ahora vemos un esquema de las conexiones con los elementos
Ya tendremos configurado nuestro arranque directo con interruptor de un motor trifasico de menos de 1kw de potencia
