Ejercicio A: Arranque y paro con tia portal y FactoryIO
En. este ejercicio vamos a crear un arranque y paro de un cinta para ir trabajando en tia portal con lo mas basico los contactos y las bobinas.
Ejercicio:
En Factory IO:
- añadir un cinta transportadora
- añadir un cuadro electrico
- añadir un boton de paro y marcha
- Configurar Factory IO : entradas y salidas del plc
En Tia portal
- Crear un nuevo proyecto
- Configurar la conexión con Factory IO
- Crear la variables de entrada y salida
- Crear el programa principal para el arranque y paro de la cinta
En primer lugar tenemos que seguir los pasos de la siguiente entrada

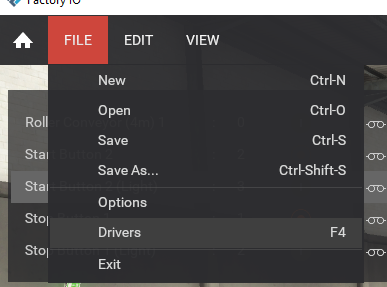

donde debemos elegir el driver, en menu File(Archivo) > DRIVERS. elejimos Siemens s7-plcSim y configuramos las entradas y las salidas

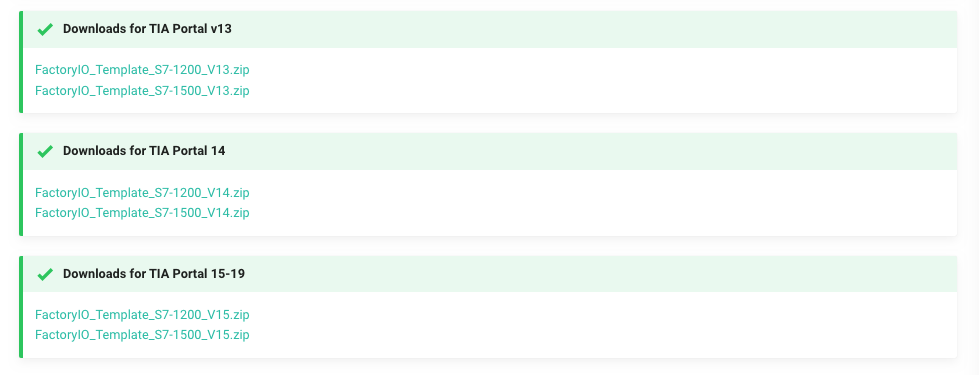

Ahora abrimos Tia portal, para poder conectar los dos programas debemos descargar un archivo dependiendo la versión de Tia Portal que tengamos:
Descargar plantilla de Tia Portal para conectar a FactoryIO

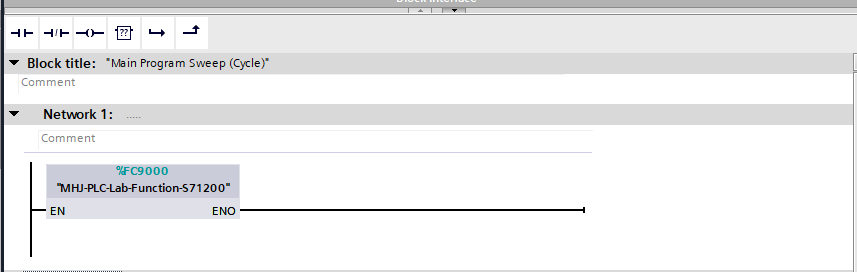

Una vez descargado lo abrimos en Tia portal y le cambiamos el nombre del proyecto y guardamos, ya podemos empezar a trabajar en la programación de nuestro ejercicio. Al abrir el archivo descargados nos aparece en el Main[OB1] lo mismo que en la siguiente imagen.

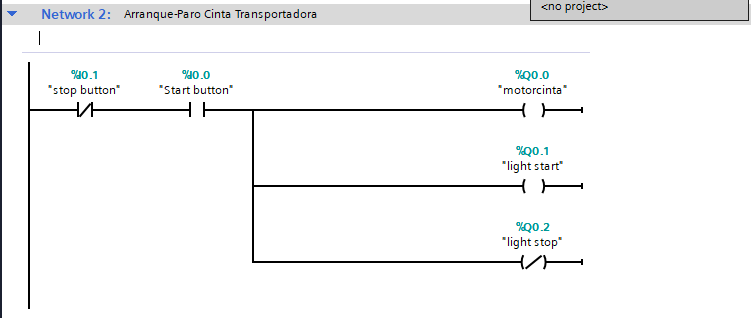

Ahora creamos otra network y vamos a programar en KOP el arranque y paro de nuestro ejercicio
y tendremos que simular

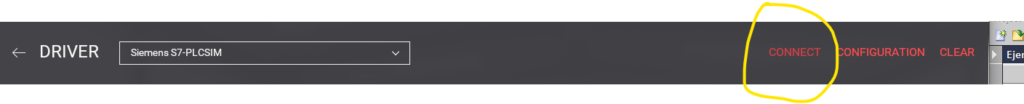

y una vez que el simulador este arrancado, vamos a factoryIO y le damos a conectar a nuestra escena entrando en el menu Driver , pulsamos sobre Connect

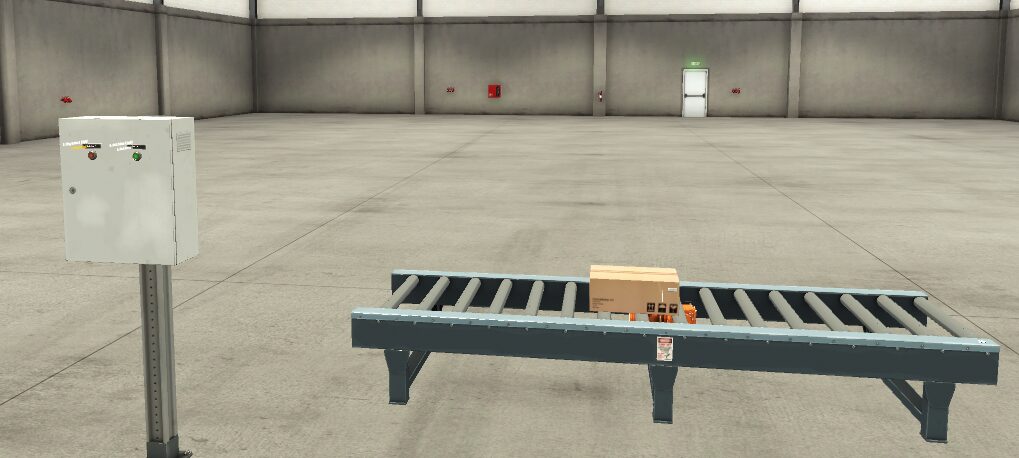

Una vez que conecte factoryIO con el simulador tendremos una confirmaciónn con un check en verde como la siguiente imagen, ya podemos probar con el boton de arranque ( verde) y el de paro ( rojo)
