Motores de corriente alterna

En función del numero de fases de la alimentación , los motores de corriente alterna pueden ser :

Monofásicos:

  • Se alimentan mediante fase y neutro
  • Se utilizan normalmente en entornos domésticos
  • Disponen en su interior de dos devanados, uno de arranque y otro de trabajo
  • No permite cambiar el sentido
  • Estos motores son de baja potencia y su arranque se puede hacer con interruptor bipolar

Trifásicos:

  • Se alimentan de tres fases
  • Se utilizan en entornos industriales

Entre los motores trifásicos podemos destacar dos tipos en función del devanado del rotor:

  • Los de Jaula de Ardilla( o cortocircuito) : se utilizan de forma mayoritaria en todo tipo de aplicaciones
  • Los de rotor bobinados ( anillo rozantes) : se utilizan en los casos que requieren un gran par motor

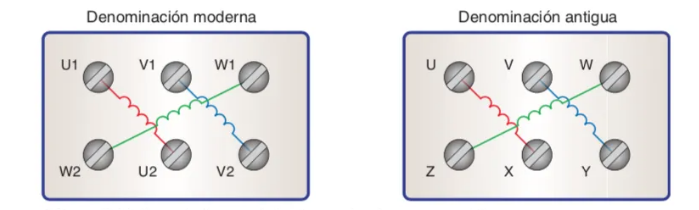

Los motores trifásicos disponen en el estator tres devandos, uno por fase. Cada devanado tiene dos terminales, un principio y un final, que salen a la caja de bornes, quedando conectados internamente de la siguiente forma:

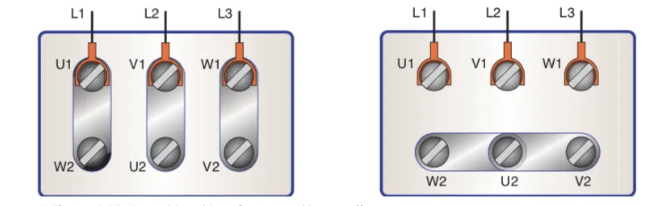

los motores trifásicos disponen en una caja de bornes con 6 bores , los cuales puedes ser interconectados entres si de la siguiente manera, en la siguiente imagen la de la izquierda es una conexion en triangulo y la de la derecha una conexion en extrella.

Conexion triangulo: se conecta en triangulo para alimentar al motor con la menor tensión de funcionamiento.

Conexión Estrella: se conecta en estrella para alimentar al motor con la mayor tensión posible

Ejemplo:

Si un motor trifásico indica en su placa de características , que la tensión nominal es de 230v /400v, si se conecta a una red de alimentación de 230v, la conexión debe hacerse en triangulo. Sin embargo si la red de alimentación es de 400 voltios. La conexión debe ser en estrella

Todos los motores disponen de un conjunto de chapas perforadas que facilitan la conexión de los bornes en estrella o triangulo

diferentes cajas de bornes de motores trifasicos( SIEMENS AG)

martin, Juan Carlos; García,Maria Pilar @2009; Automatismo Electricos; Editorial Editex
