Motores eléctricos

Uno de los elementos mas importantes dentro de los automatismos industriales, por el cual accionamos muchos mecanismos como cintas transportadores, bombas es el motor

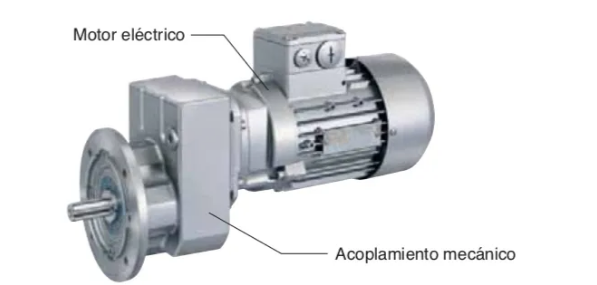

Un motor es un receptor que al ser alimentado mediante una corriente eléctrica, produce un movimiento giratorio en su eje que a través de los acoplamientos mecánicos adecuados, es aprovechado para efectuar diferentes trabajos en el sector industrial y domestico.

Tipos de motores eléctricos

Atendiendo al sistema de corriente utilizado en la alimentación , se pueden establecer dos tipos de motores:

• Motores de corriente continua
• Motores de corriente alterna

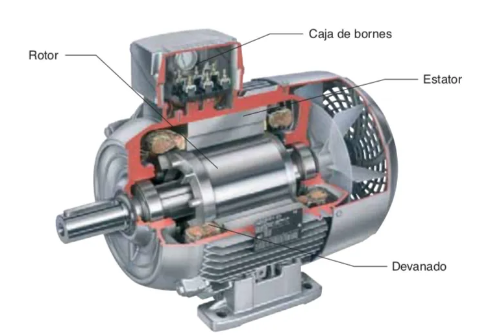

Partes internas de un motor eléctrico

Un motor y en general cualquier máquina eléctrica rotativa, está constituida por dos partes bien diferenciadas:

• El rotor : Parte giratoria de la máquina eléctrica y se aloja en el interior del circuito magnético del estator. Desde el exterior lo único que se puede ver de el es su eje Dependiendo del tipo de máquina eléctrica, el rotor puede estar bobinado o no. En el primer caso, el conexionado eléctrico se realiza desde la caja de bornes, a través de escobillas, a un sistema de colector o anillos rozantes
• el estator es la parte fija de la máquina. Está formado por chapa magnética ranurada( o piezas polares), en la que se aloja el devanado. La conexión eléctrica se realiza desde exterior a través de la caja de bornes

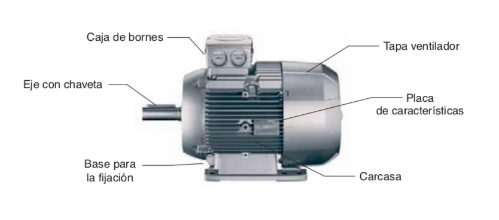

Partes externas de un motor eléctrico

Podemos identificar las siguientes partes:

• Caja de bornes Permite la conexión del motor eléctrico al sistema de alimentación.
• Placa de características Es una placa de aluminio en la que se encuentra estampadas( por serigrafía o troquel) las características mas significativas del motor
• Eje Es el elemento por el que se transmite el movimiento giratorio del motor.Dispone de una chaveta para el acoplamiento a la maquinaria en la que vaya a ser instalado
• Carcasa Cubre todo el interior del motor , tanto del circuito eléctrico como el circuito magnetico
• Tapa del ventilador cubre el sistema de ventilación del motor. Dispone de una rejilla para facilitar la salida del aire
• Base de fijación es la parte de la carcasa que permite la fijación del motor a la bancada en la que va a ubicarse.Suele disponer de cuatro ranuras para la fijación y ajuste mediante tornillos

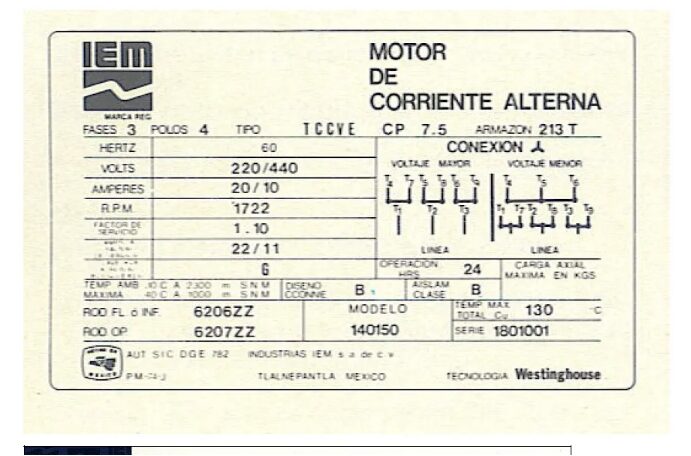

Características técnicas. Datos de la placa de motores

Todos los motores incorporan una placa con los datos y las características del motor que tengamos que instalar o mantener.

Los datos que deben tener reflejados en la placa son:

• Razón social del fabricante
• Tipo
• Armazón
• potencia
• designacion de servicio ( tiempo)
• Temperatura ambiente
• velocidad en rpm
• Frecuencia en h<
• Número de fases
• Corriente de carga nominal en amperios
• Voltaje nominal
• Factor de potencia
• Designación de rodamientos
• clase de aislamientos
