Step 7 El administrador Simatic
Herramientas del administrador Simatic
- S7-Graph: programación a modo de Graph.
- s7-SCL: programación en scl.
- KOW, AWL FUP – Programación en KOP, AWL Y FUP.
- NetPro- configurar redes.
- Ajustar Interfaces PG-PC.
- S7-PCLSIM – Simulador .
Crear un proyecto
Usando el asistente de Proyecto nuevo
En primer lugar arrancamos Step7 y se abre la ventana del administrador SIMATIC. De forma estándar, arranca asimismo el Asistente STEP 7, el cual nos ayudará a crear el proyecto de STEP 7, Los proyectos se estructuran de tal modo que permiten depositar de forma ordenada todos los datos y programas que se necesitan durante la programación.

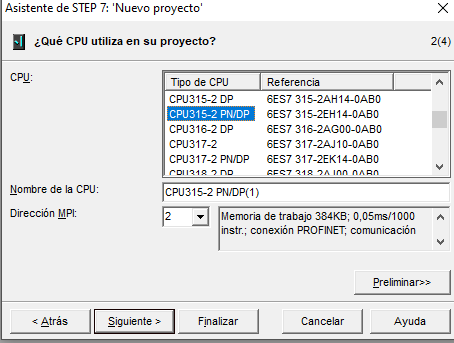

El siguiente paso es configurar el tipo de CPU,en nuestro caso vamos a coger la cpu315-PN/DP y pulsamos siguiente
en la siguiente pantalla pulsamos siguiente y luego elegimos el nombre del proyecto y pulsamos en finalizar
Se nos ha creado un proyecto llamado Ejemplo_1 con la CPU-315PN-DP y con una estructura de directorios.

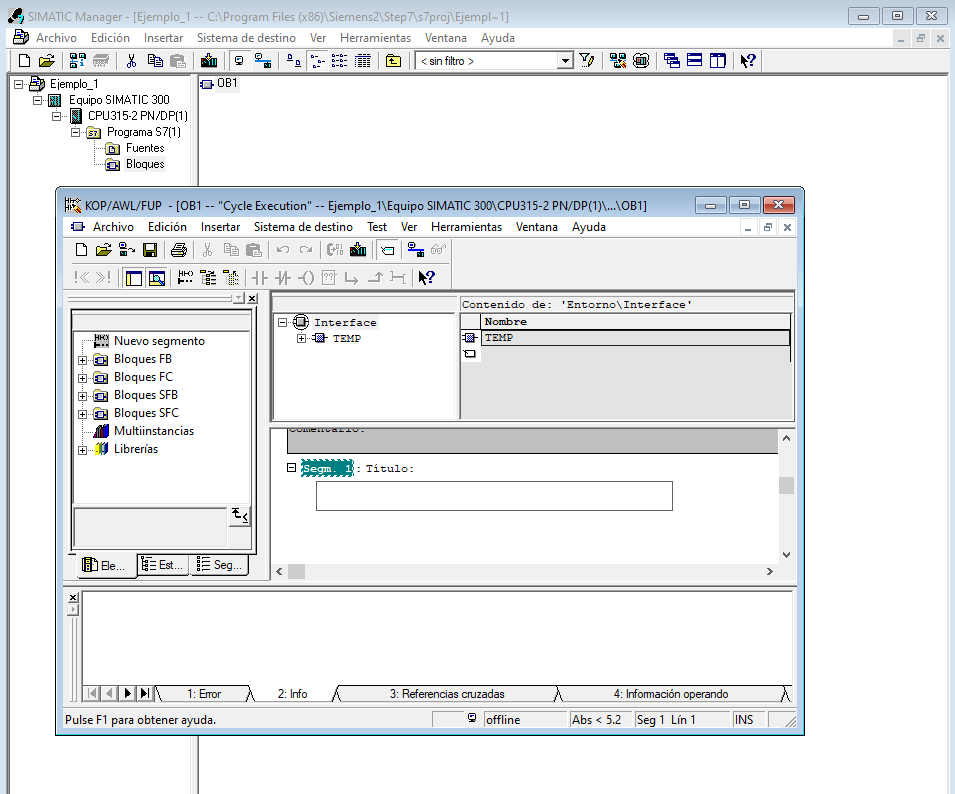

Para empezar a programar podemos hacer click dos veces en OB1 y se nos abre la herramienta para programar nuestro plc
De forma manual
Una vez abierto el SIMATIC Manager pulsamos en el Menú superior Archivo > nuevo

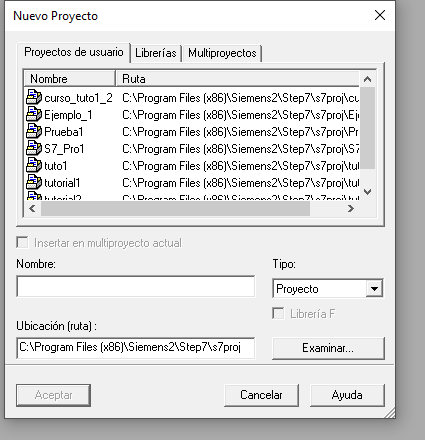

Se nos abre una ventana donde debemos poner el nombre del proyecto y la ruta donde se guardara
Una vez configurado pulsamos aceptar y se nos abre el proyecto
El siguiente paso es insertar una CPU para ello pulsamos con el boton derecho en el nombre del proyecto y se nos abre un menú donde elegimos insertar nuevo objeto > SIMATIC 300

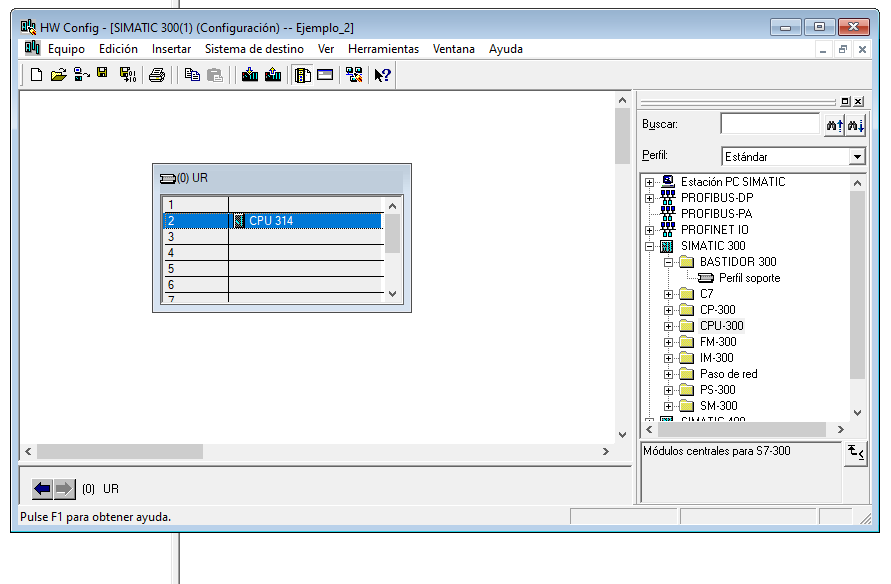

Una vez añadido la CPU debemos configurarla, para ello pinchamos dos veces en SIMATIC 300 y en hardware y se nos abre la ventana de configuración de la CPU, donde añadimos el bastidor y la cpu
Vamos a Equipo > guardar y llegamos al mismo sitio que con el asistente
